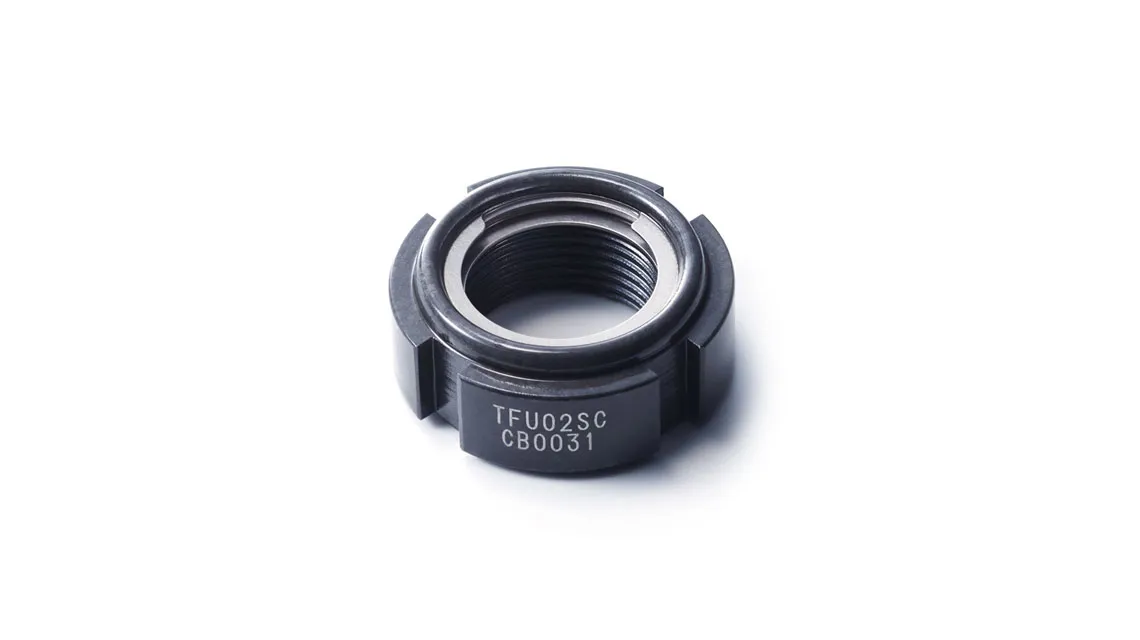

Låsemutter Twin FU-nut

TWIN FU-NUT er en selvlåsende låsemutter med høypresisjon.

Selvlåsende mutteren U-NUT

Fuji Seimitsu som utviklet den selvlåsende mutteren Fine U-NUT har også utviklet bransjens første TWIN FU-NUT, en låsemutter med høypresisjon .

TWIN FU-NUT er et gjennombrudd i lagerlåsningsteknikk. Gjenge nøyaktigheten er i samsvar med ISO 4H "A". Lagerets vinkelnøyaktighet er 0 ,003 mm "A" og har høy låsekraft. Dette med den enkelt monterte presisjons låsemutteren TWIN FU-NUT.



Konstruksjon og funksjon

TWIN FU-NUT består av en mutterkopp i stål av høy karbon med to integrerte låseelement, disse i rustfritt fjærstål. Låselementene gir opphav til en kraft P . Motvirkende kraft P´ presser mutter og akselens gjenger mot hverandre hvorpå ett friksjonsmoment oppstår, som gir en perfekt og sikker låsing av lager.
Dette arrangement sikrer kraften F rundt hele kontaktflaten med lageret.

Like enkel å installere som en vanlig mutter. Vi anbefaler at hardheten på akselen ikke går under 30 HRC, når mutteren benyttes.



Tenk på at:

  • mutteren må ikke monteres på aksler med kilespor.
  • smør gjengene før montering, med Molykote 1000 eller tilsvarende.
  • minst to gjenge ringer skal være synlige etter montering.

OBS! Bruk IKKE mutteravdrag er, bruk monteringssett fra M10 til M50.



Brosjyr | Fuji Seimitsu festelement:



Kontakt EIE Maskin AS for mer informasjon:
